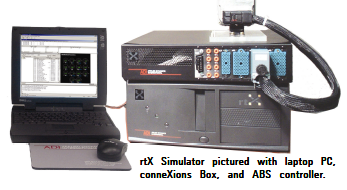

底盤仿真系統
底盤仿真系統是ADI公司專門為汽車底盤應用而設計定制的基于rtX仿真系統，主要是應用于ABS、TCS、SES以及主動懸掛控制系統等應用。底盤仿真系統包含了一系列I/O和配套的支持軟件，實現對底盤應用中所需的多種傳感器的仿真，例如：輪轉數，橫擺等。
rtX底盤仿真系統為大多數底盤控制器測試提供了一套標準的基本硬件配置。這些配置提供了開發和測試諸如ABS、車體和主動懸掛等應用的能力。用戶也通過購買新的組件對標準的仿真系統進行擴展，以滿足自身開發的特殊要求。
ADvantage Framework軟件環境為rtX底盤仿真系統提供了全面支持。用戶可以通過使用ADvantage Framework中的軟件工具進行仿真任務的開發、運行和控制。
特點：
-
ADvantage仿真和測試軟件環境；
-
QNX實時操作系統；
-
AMD Opteron 2.0G或更高雙核處理器或者Intel 處理器；
-
PCI總線；
-
4個輪速傳感器輸出；
-
6個比值模擬傳感器輸出
-
16路模擬電壓輸入；
-
16路高壓離散輸入；
-
16路高壓離散輸出；
-
8路PWM輸入測量；
-
8路PWM輸出；
-
4路正交解碼輸入(測量步進電機)；
-
4路正交編碼輸出(模擬方向盤轉動)；
-
2路頻率測量；
-
32路TTL I/O；
-
CANbus；
-
集成信號調理；
-
支持50V的汽車應用(汽車電源)
